密封方式：内胀式
祥顺彩票密封范围：10mm~34mm

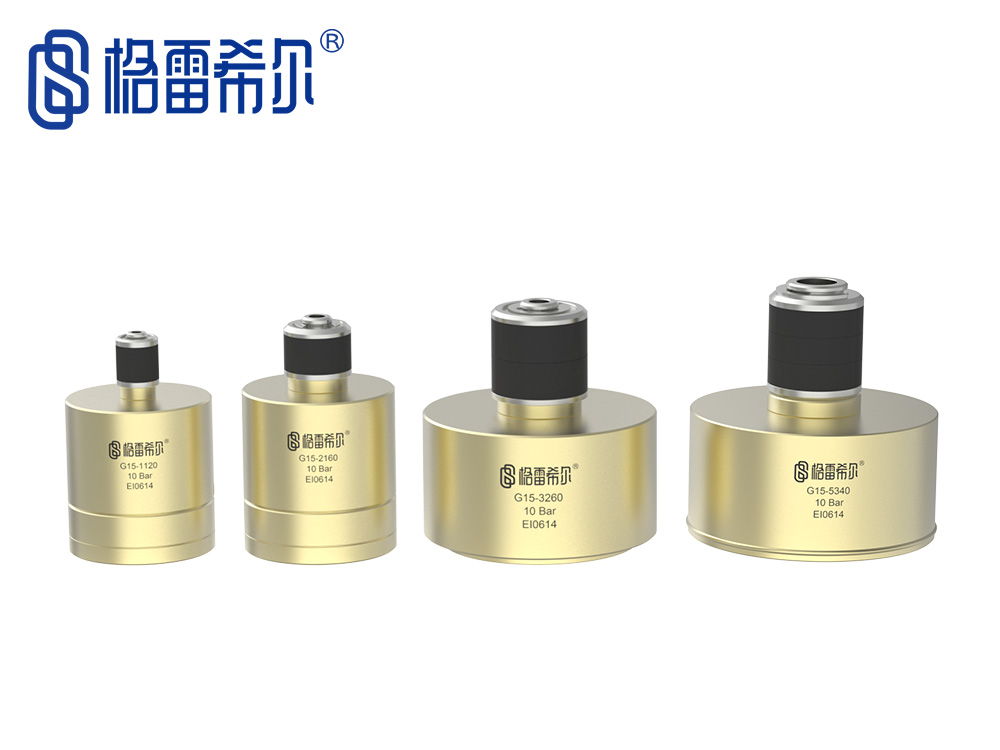

产品分类：自动化集成密封接头

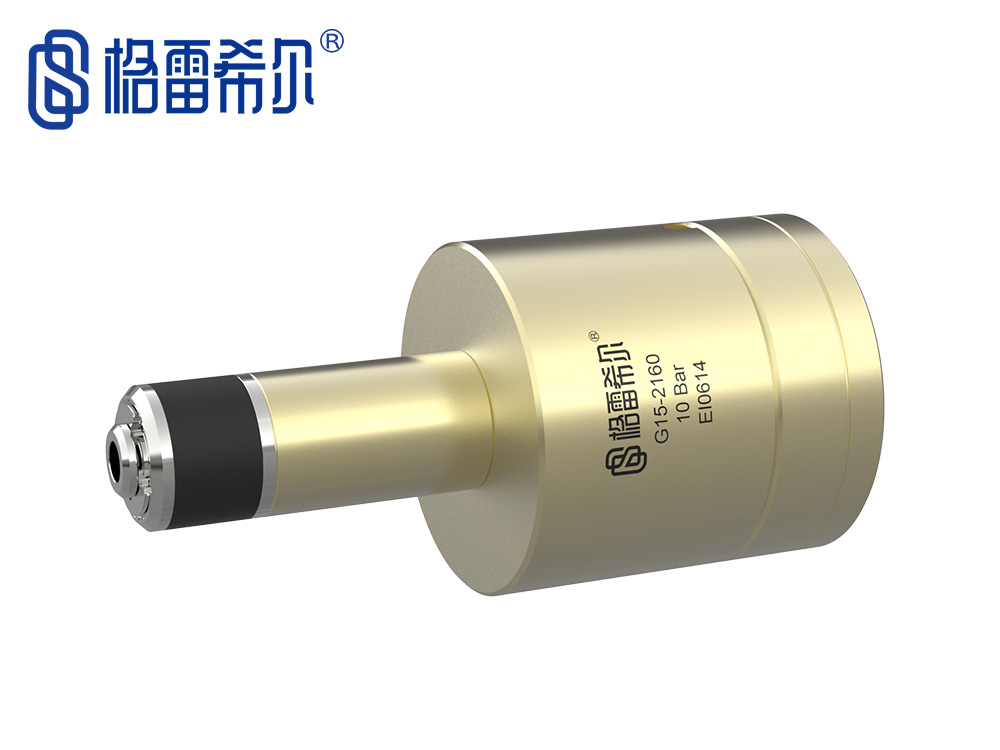

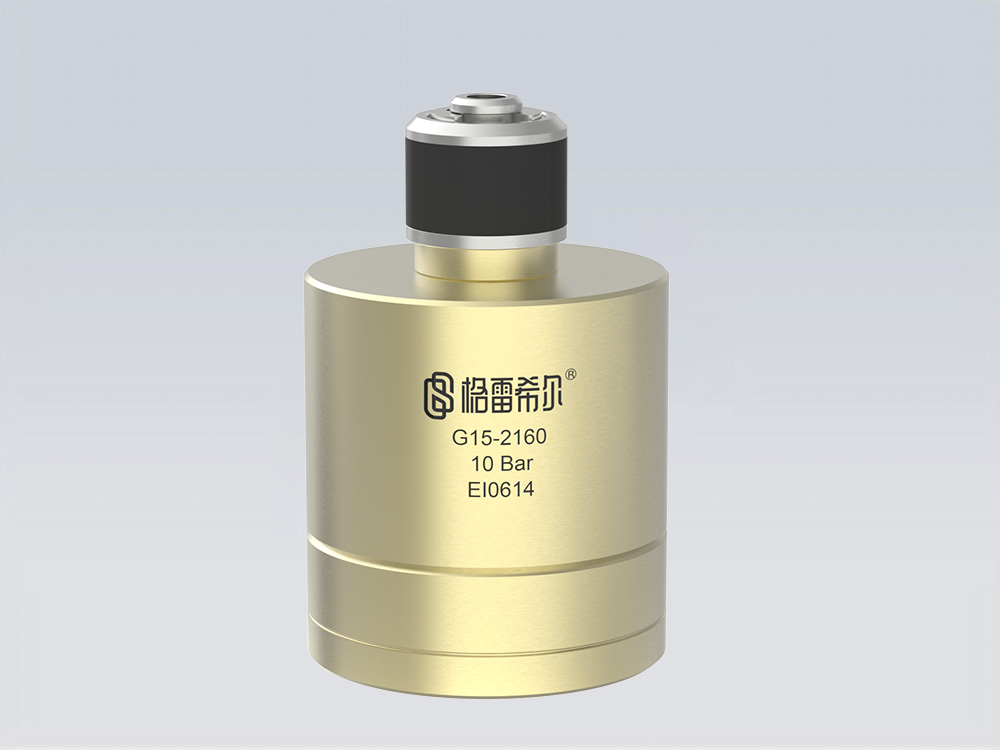

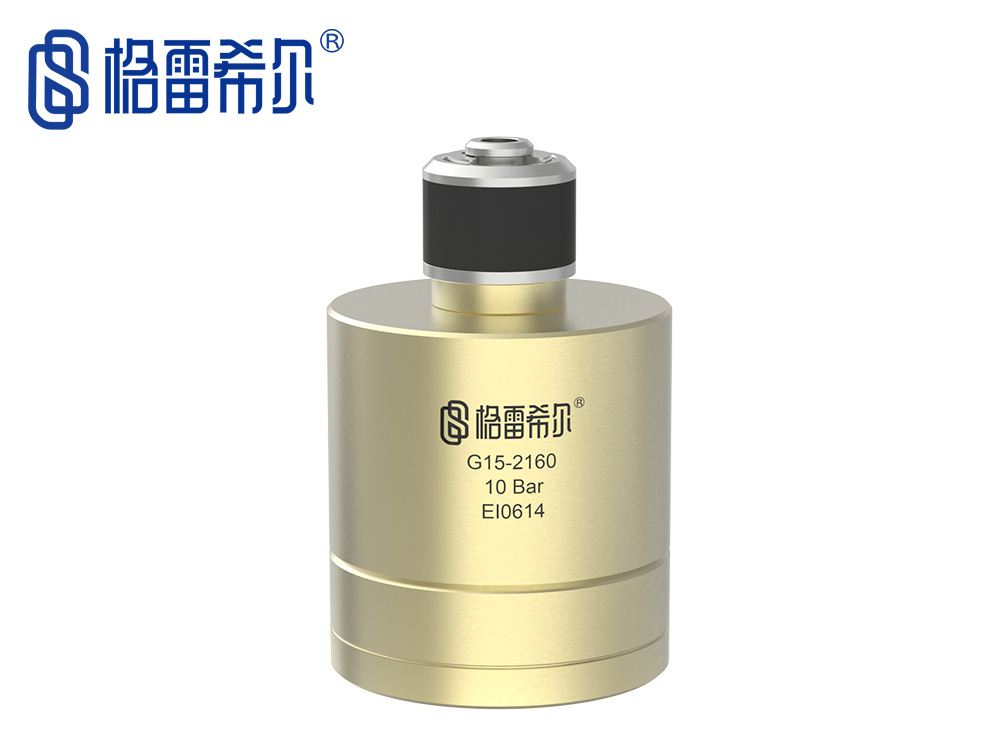

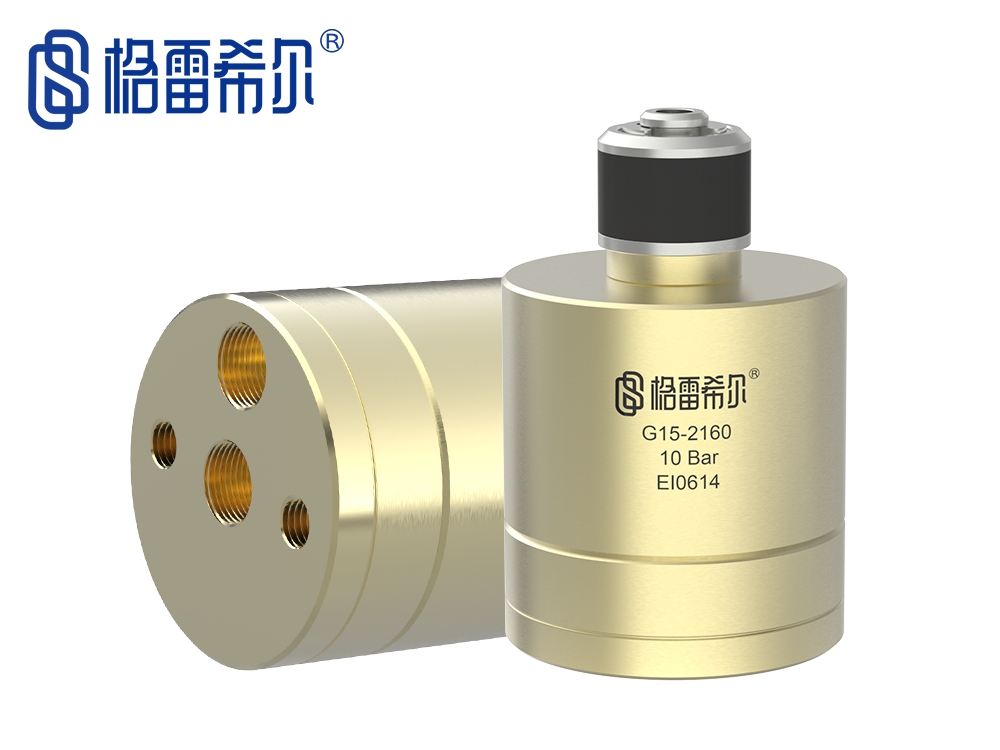

产品描述：G15系统通过向尾部驱动孔注入驱动压力，推动壳体前移，从而挤压前端的密封圈，创造一个···

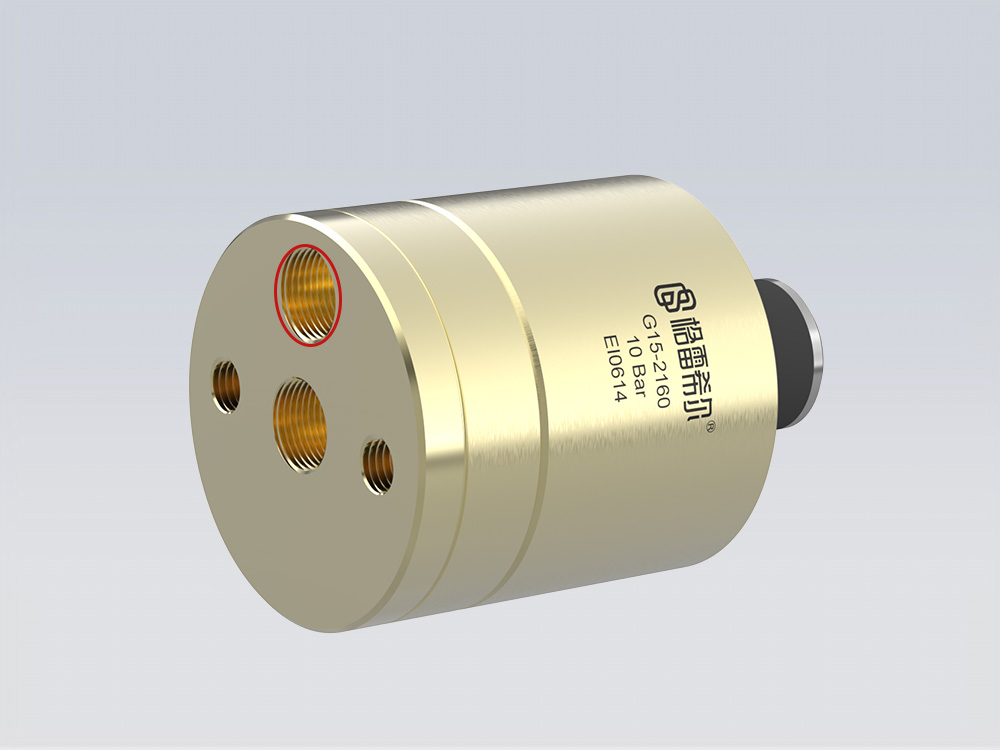

G15系统通过向尾部驱动孔注入驱动压力，推动壳体前移，从而挤压前端的密封圈，创造一个适用于各种管件的无泄漏内部连接，非常适合高产量自动化生产测试。
产品视频
series product video
密封连接方案
Sealing connection scheme
|

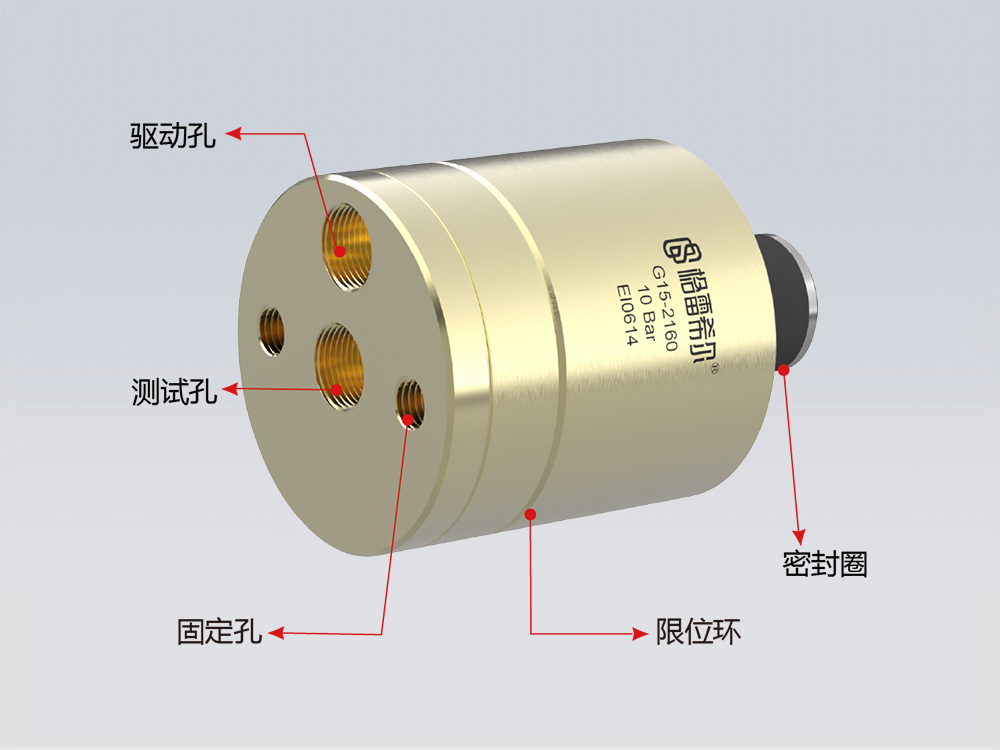

* 高效自动化密封连接 |

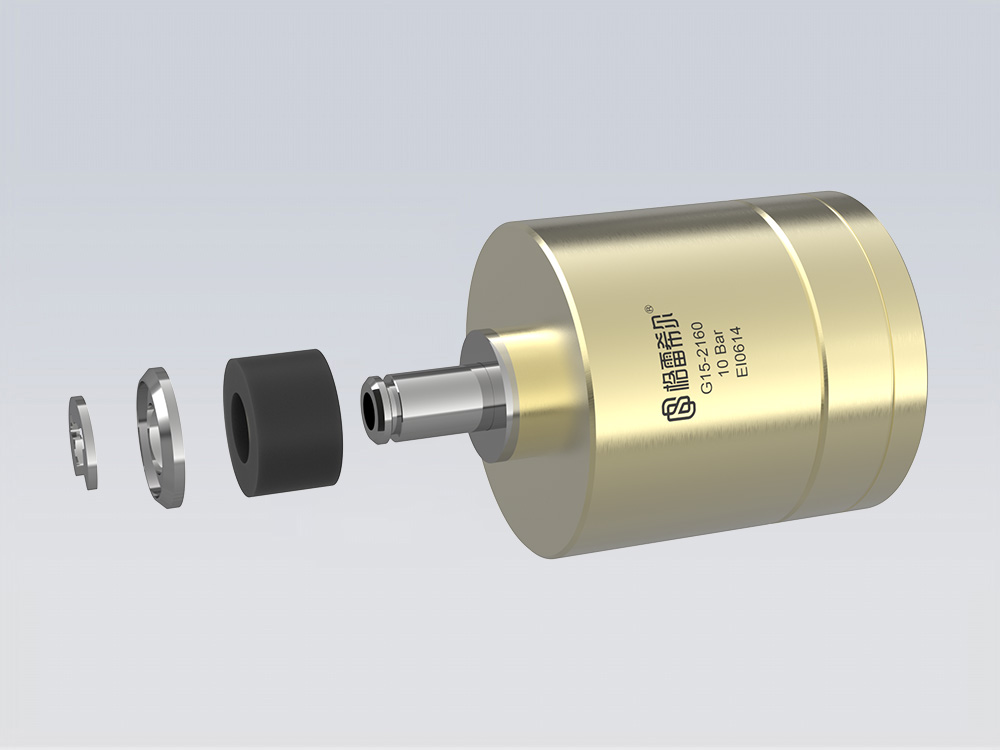

| * 气压驱动内置活塞，挤压密封圈实现内胀密封 | |
| * 直通式测试孔减少了中间装配件，提高密封性，保证流量 | |
|
* 内置限位环，限制活塞位移，防止密封圈过载而爆出 |
|
| * 可以密封光滑的，粗糙的、多孔的、螺纹的管件 | |
| * 可用于机械手的抓取 |
产品参数
Product parameters
| 操作压力：从真空到8Bar |
|
| 密封范围：10mm~34mm | |

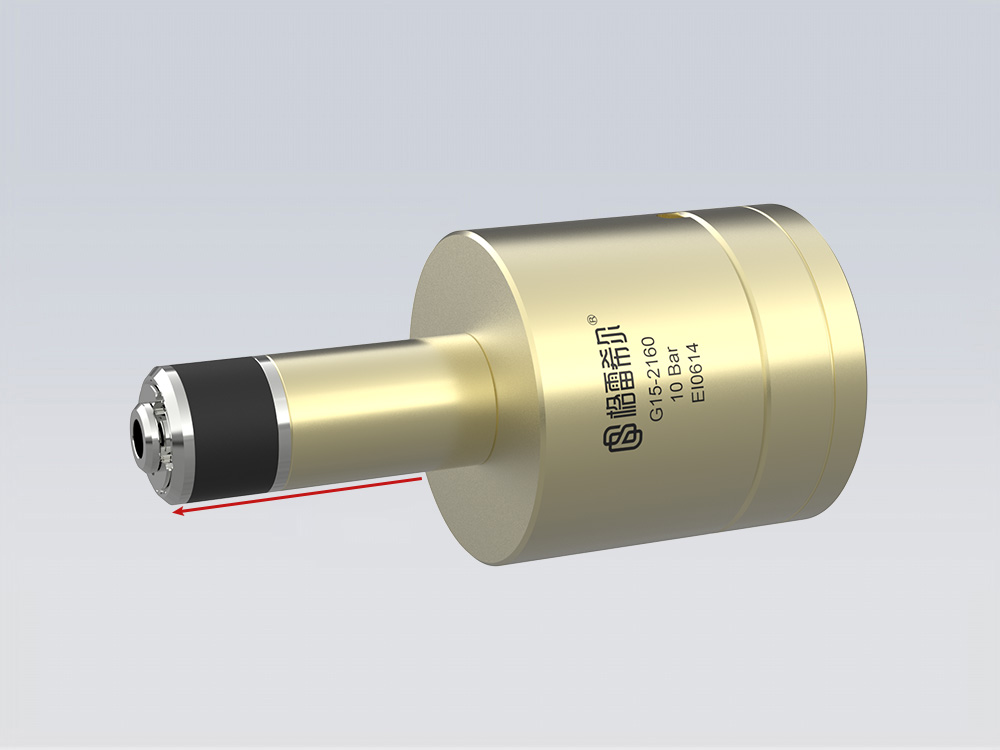

| 插入尺寸：1、2号主体：15mm，3、4号主体：30mm | |
| 流量接口：G1/8, G1/4, G1/2 | |
| 主体材料：铝合金、不锈钢 | |
| 主密封圈：氯丁橡胶、硅橡胶、丁腈橡胶 | |
| 操作温度：-20℃至120℃ |
产品特点
Product features
|
|
|
|
|
|
|
无损伤操作：
气压驱动密封圈接触管壁，不会对产品外观造任何损伤 |
灵活定制：
中心杆、尺寸、流量孔径、密封厚度等都可灵活定制 |
日常保养：
维护简单，定期更换密封圈可有效延长接头使用寿命 |
体积小巧：
不占用操作空间，可放置在治具的任何位置 |
自动化操作：
用于机械手的抓取，效率更高，测试结果更稳定 |
操作方式
Operating Mode
|
|
|
|
|
|

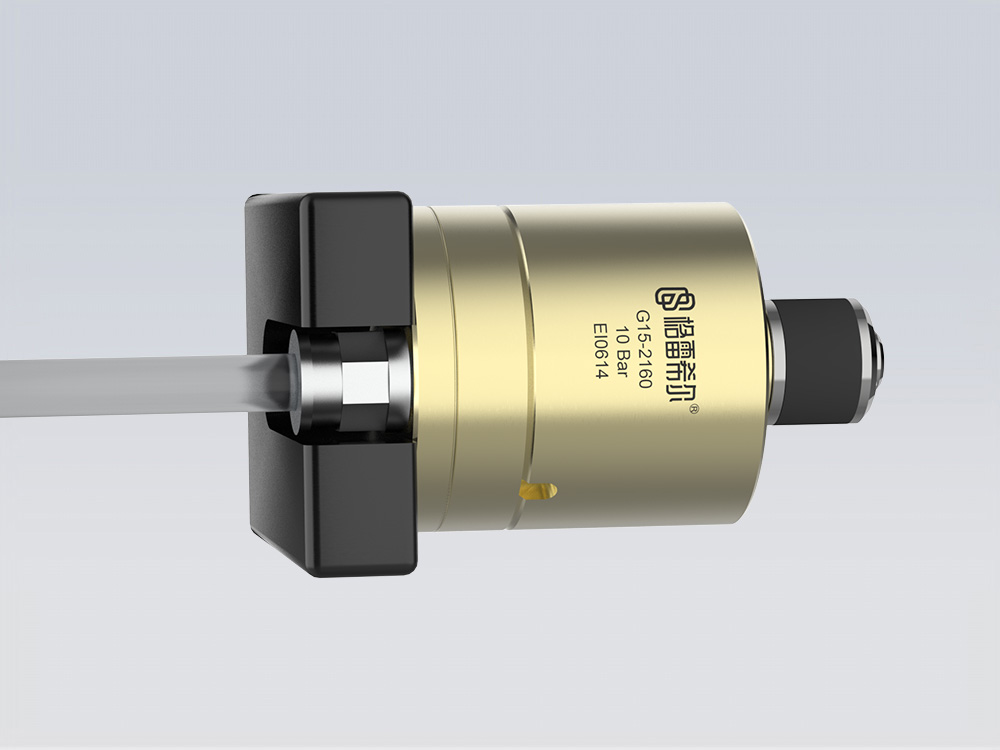

第一步：

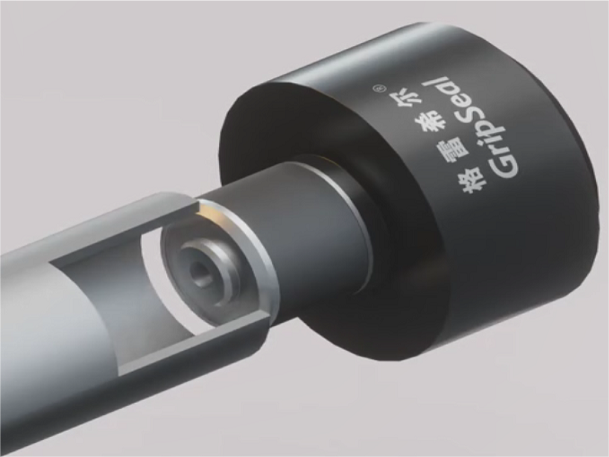

将测试管件放置G15系列前端测试口插入
|

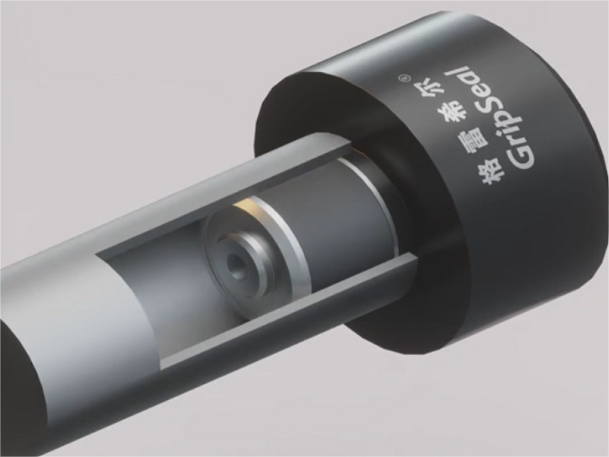

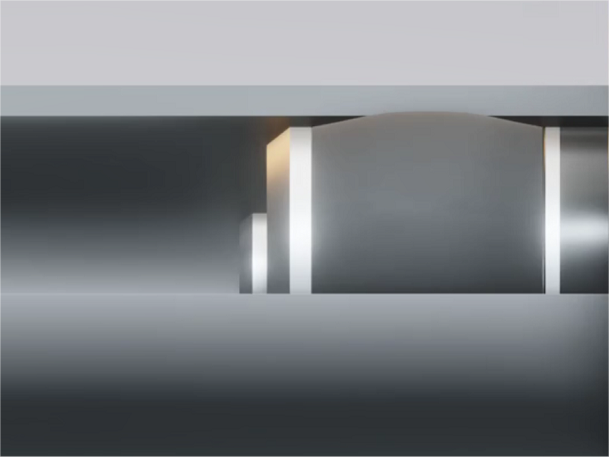

第二步： 驱动孔给气后密封圈受挤压产生膨胀进而紧贴测试管内壁形成密封 |
第三步：
当密封形成后向测试孔内充入测试介质后开始测试
|

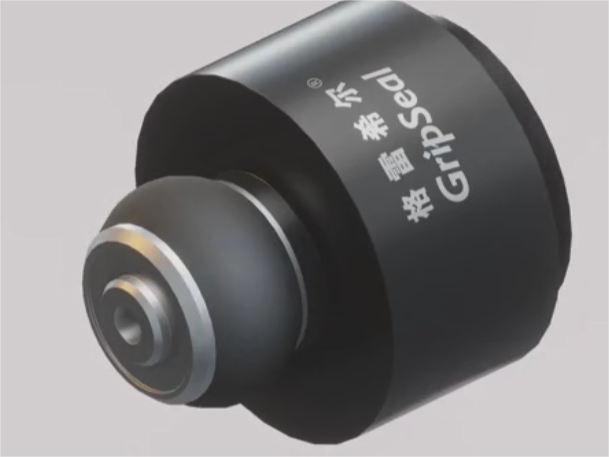

第四步： 待测试完成后排空测试介质，待压力归于常压后密封连接即可断开 |
Application Cases
|
|
|
|

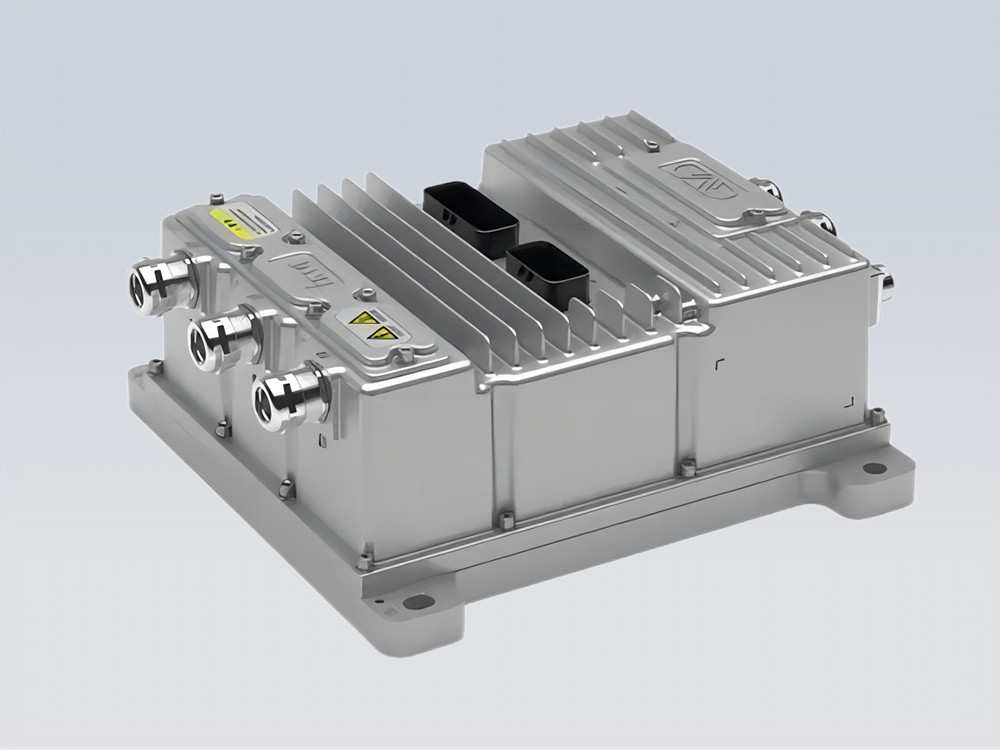

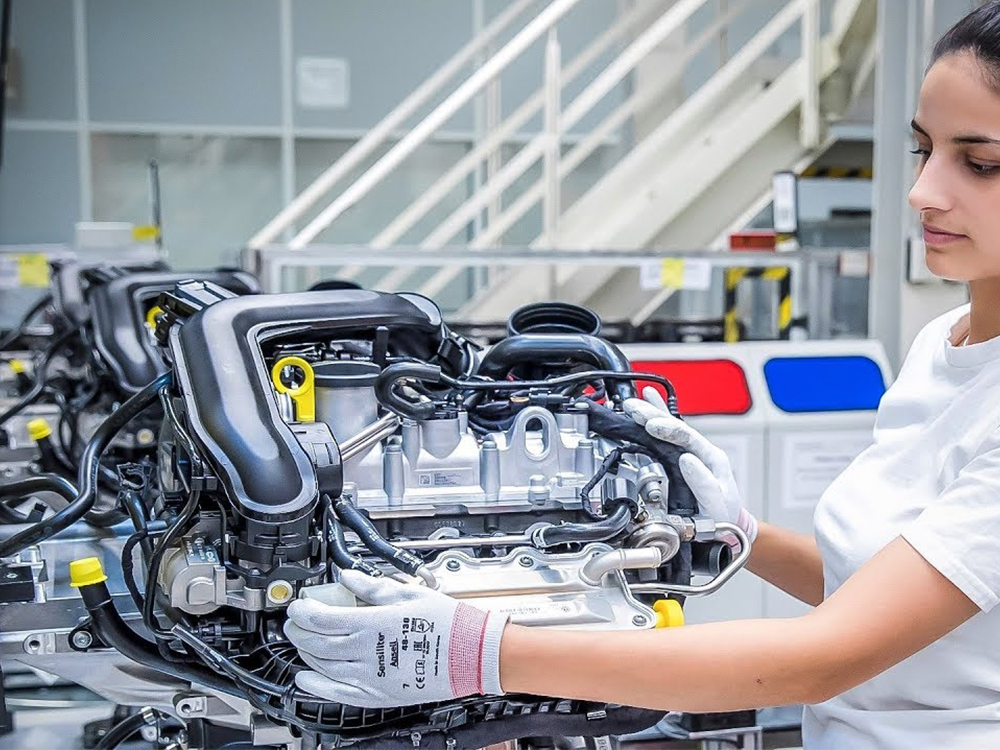

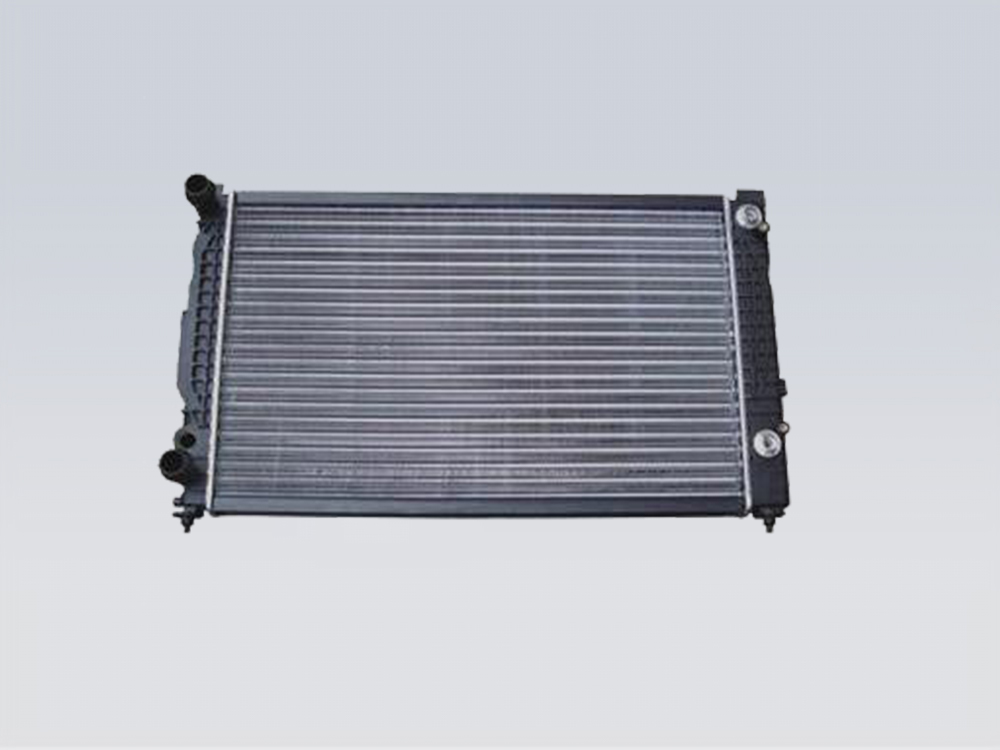

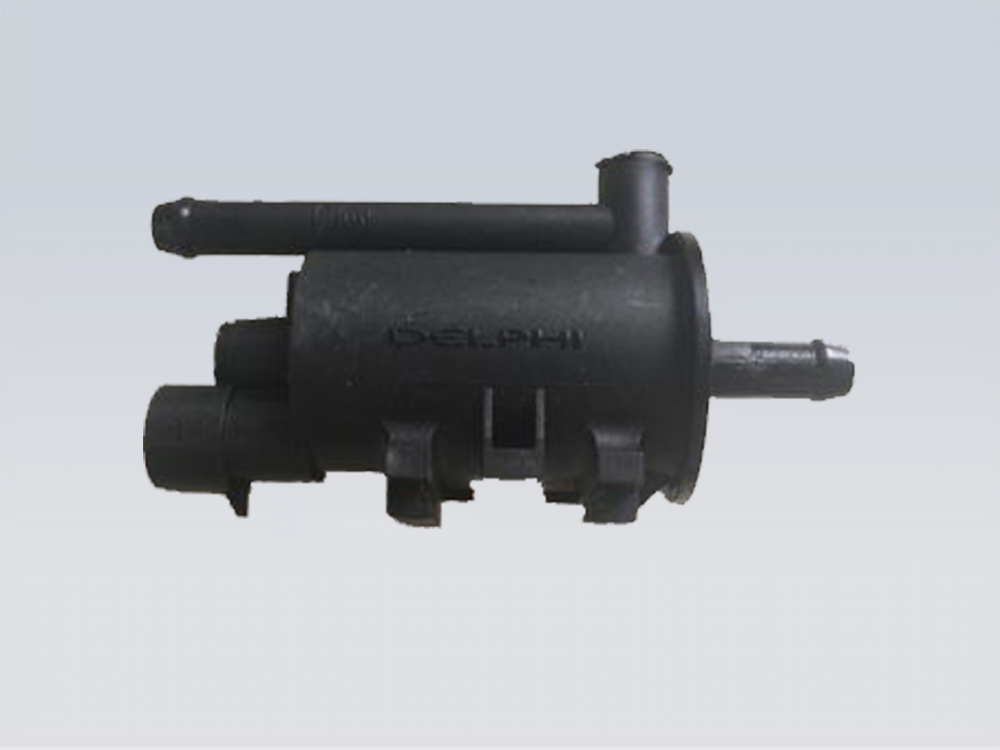

| 碳罐 | 发动机总成装配测试 | 电机控制器 | 汽车空调散热器 |
更多规格型号请咨询祥顺彩票GripSeal销售人员，除了常规的标准品外，还有强大的定制能力来满足客户复杂的管口快速密封连接，从手动快速连接到自动化，为客户测试过程提供稳定、可靠、快速地密封。
