密封方式：内胀式
密封范围：10.00mm-25.00mm
产品分类：直管密封测试接头

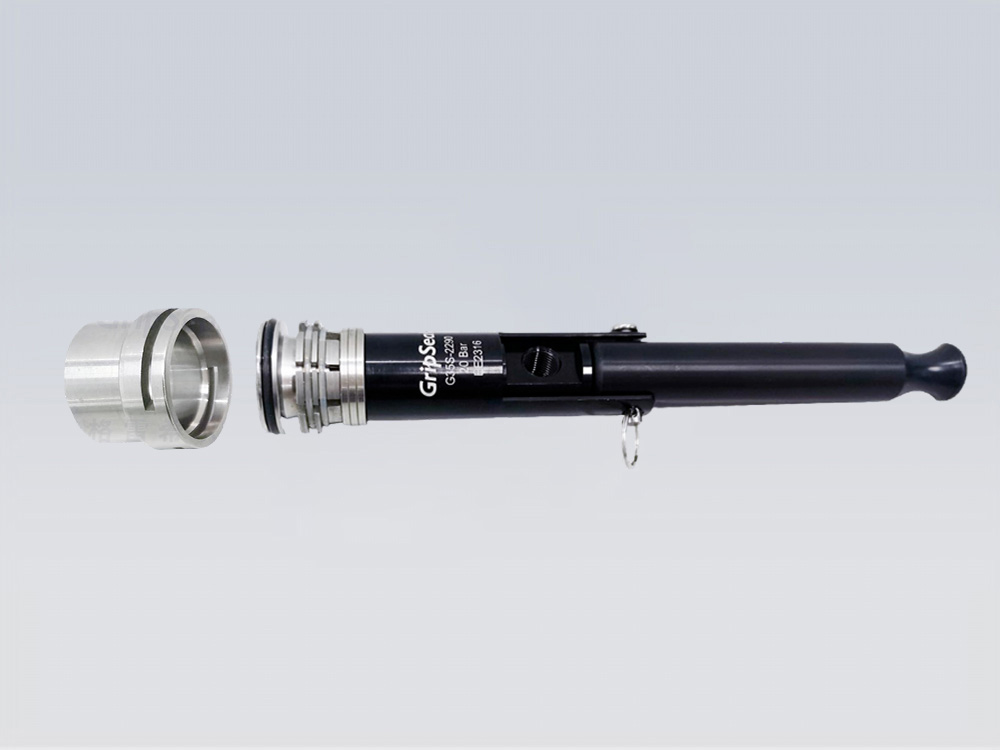

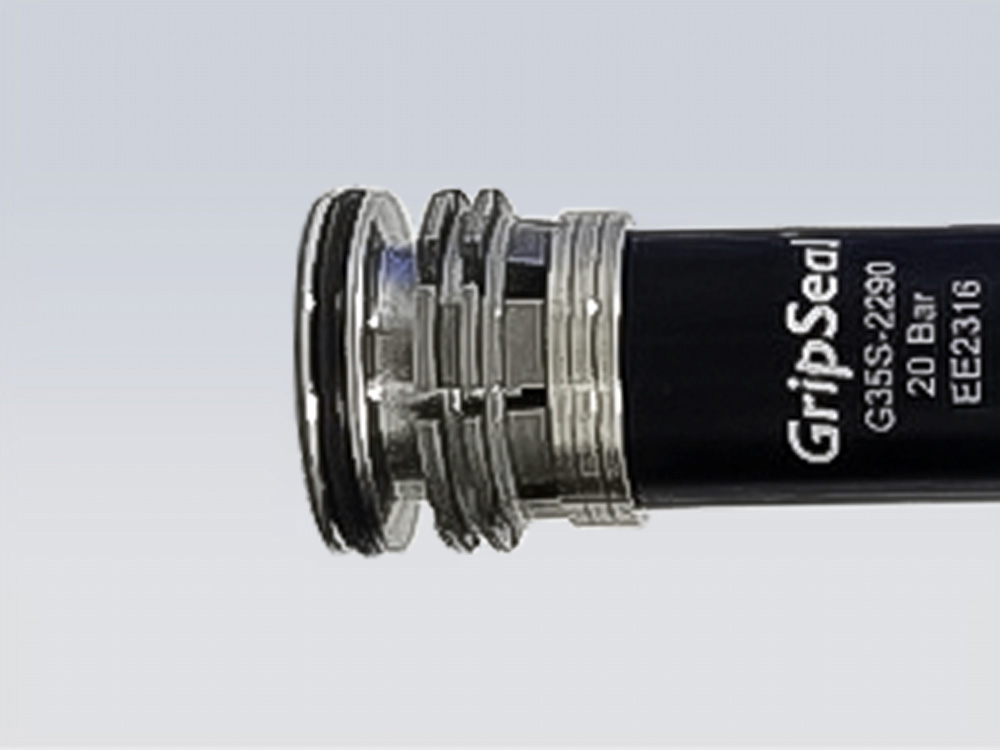

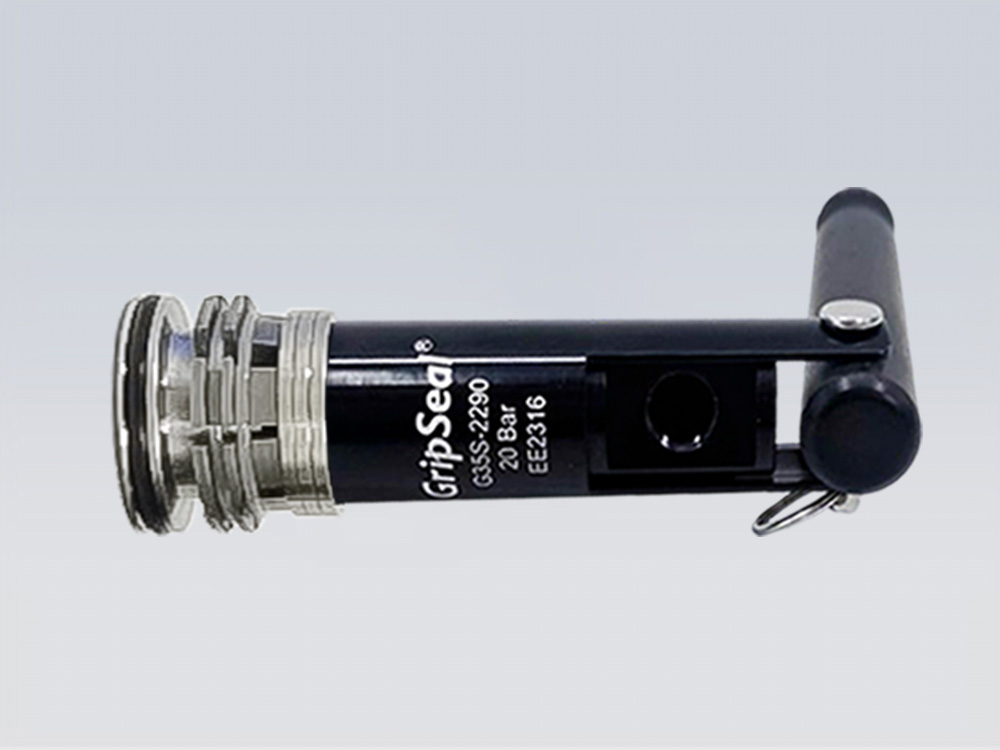

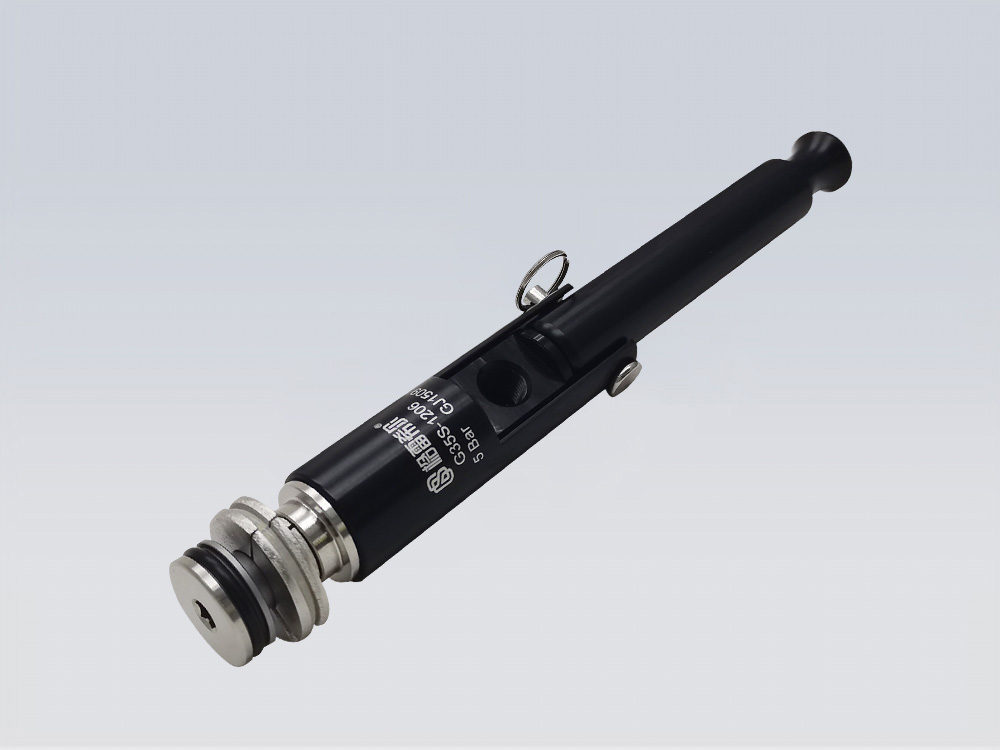

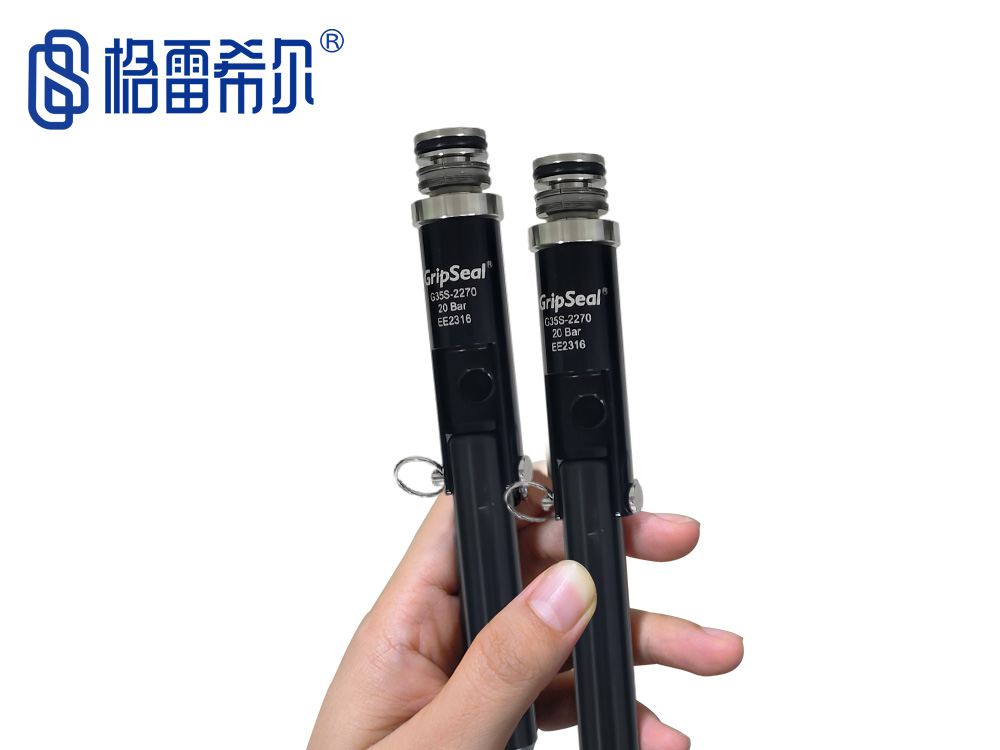

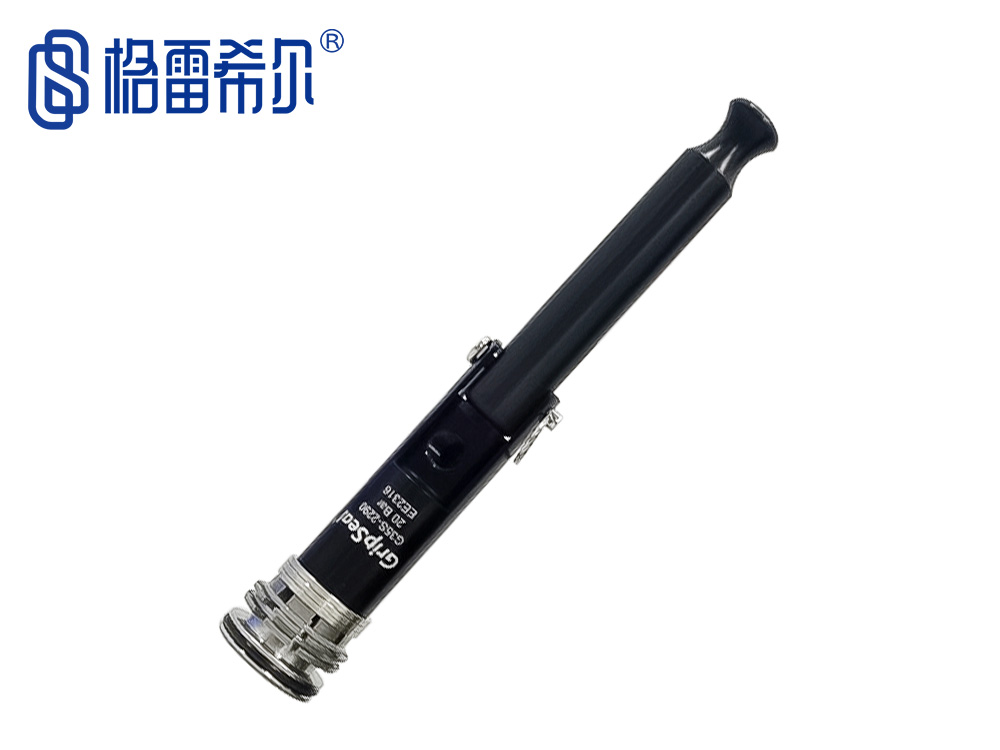

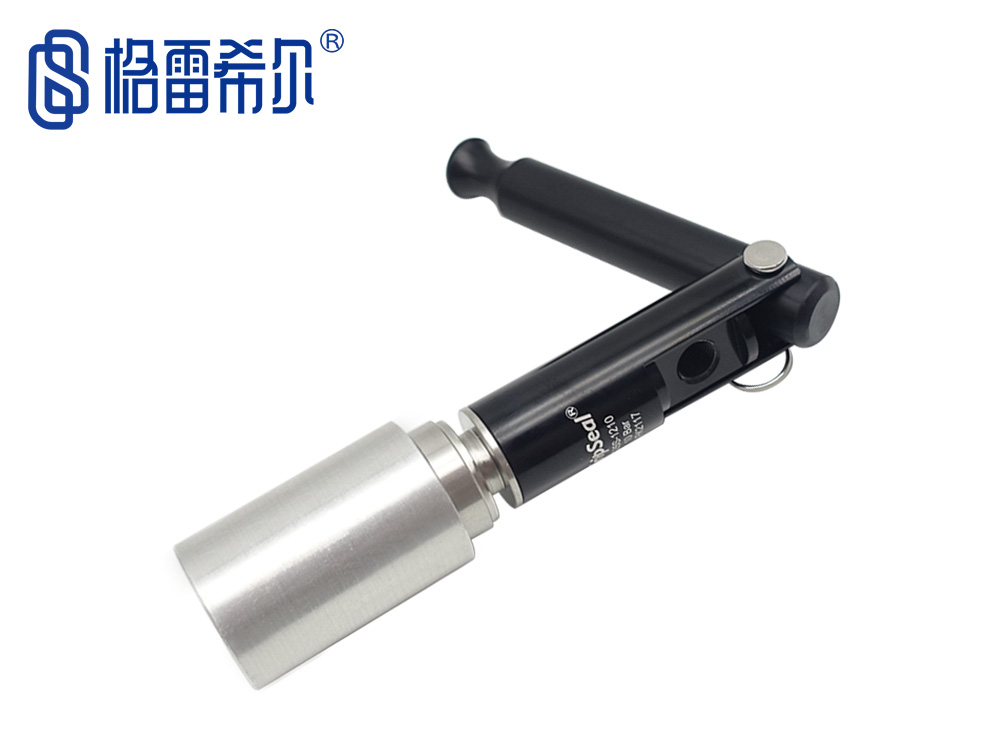

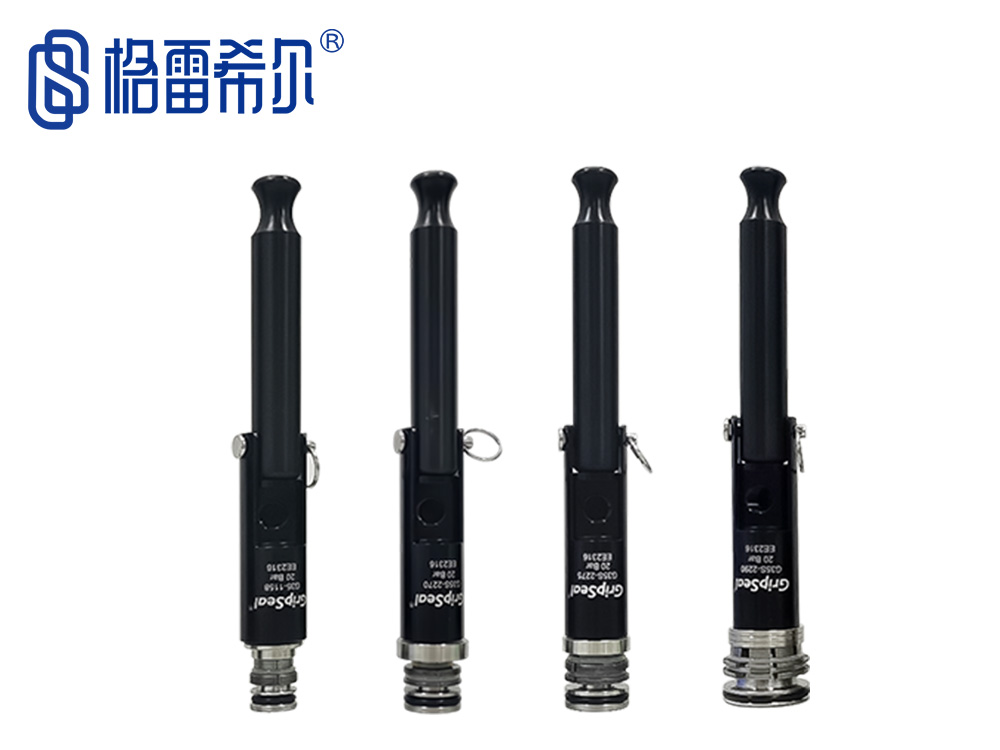

祥顺彩票产品描述：G35S 系列的开发是为了满足一些插入深度比较浅的管件而设计的，我们可以看出 G35S 系列···
G35S 系列的开发是为了满足一些插入深度比较浅的管件而设计的，我们可以看出 G35S 系列接头前端相比于 G35 常规款的前端要短很多。因为插入深度比较浅，所以 G35S 系列目前的标准品最高压力只能达到10Bar，当然，我们还在不断探索更高的压力测试以满足客户的不同测试要求。

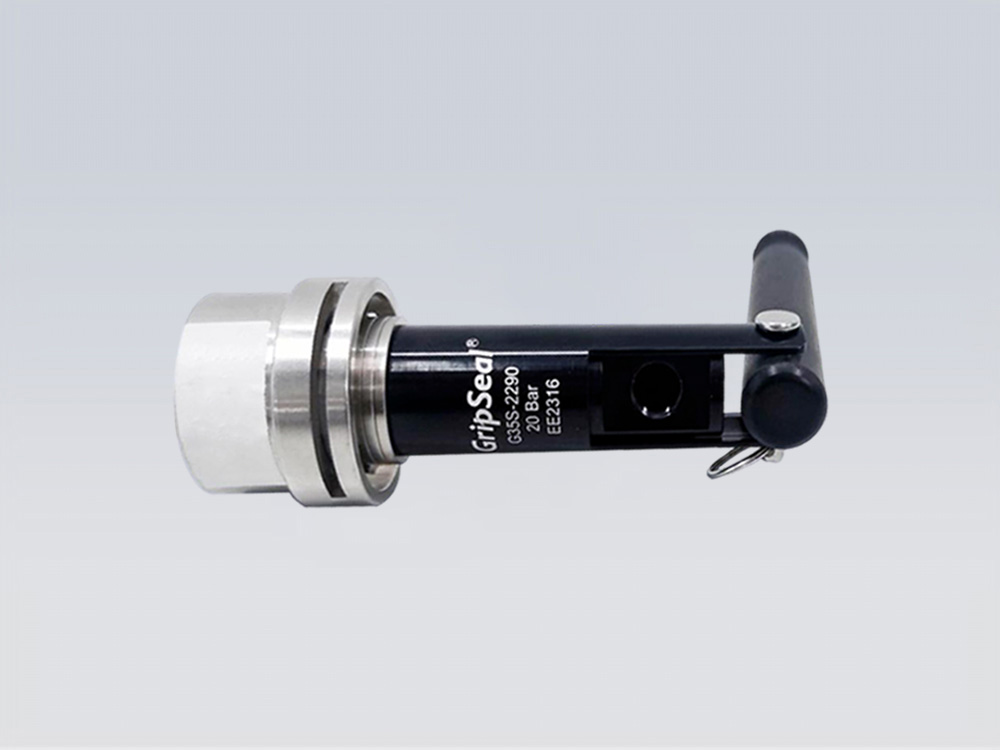

密封连接方案
Sealed Connection Scheme
|
& 改善工作效率，降低生产成本 |
| & 公制尺寸应用 | |
| & O形密封圈更换简单，使用寿命长 | |
| & 铝合金主体轻便耐用，体积小巧降低操作强度 | |
| & 高强度工程塑料爪牙解决软性材料刮伤问题 |
产品特点
Product Features
|
|
|
|
|

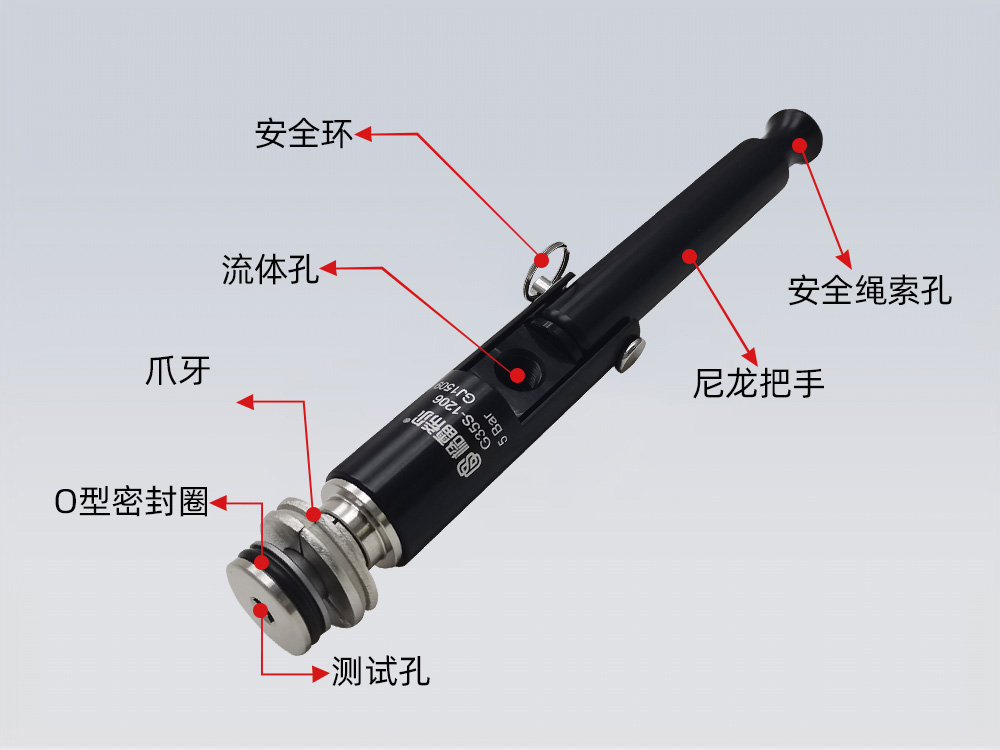

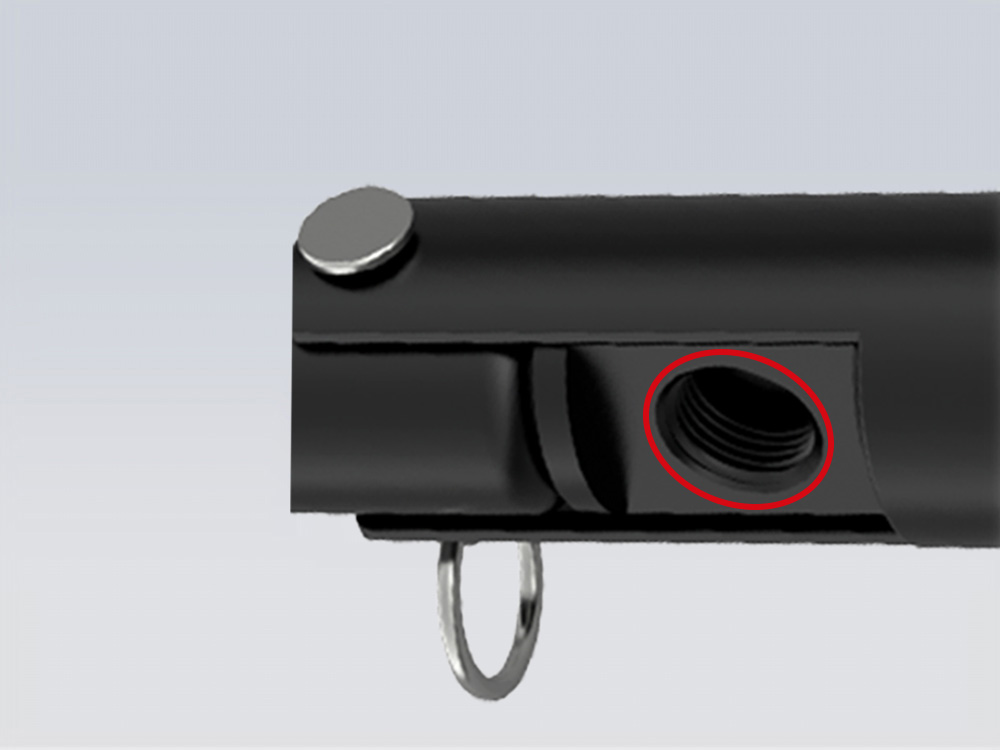

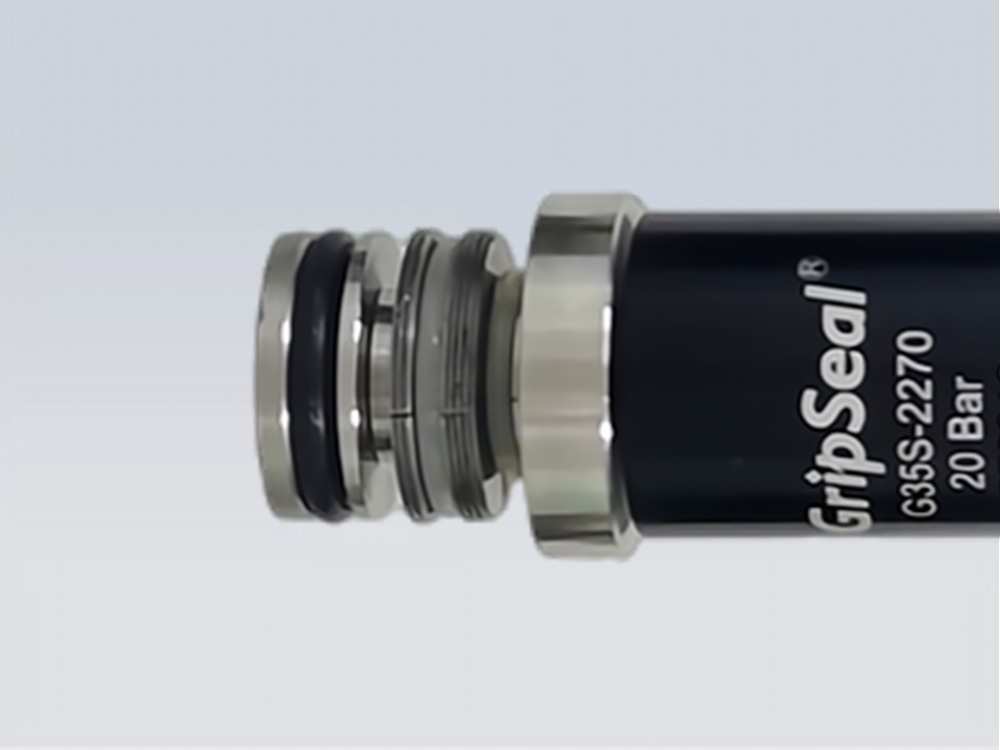

| 锁紧爪牙能够牢牢的抓住管件内壁使接头不被压力冲出 | 特殊的爪牙形状和多点接触提供抓紧力保证无损伤密封连接 | G1/8管螺纹流体孔，相关配件易得，实现通气与封堵的切换 | 体积小巧，操作轻便降低操作者的劳动强度 |
规格与参数
Specifications and Parameters
| & 操作压力：从真空到10Bar |
|
| & 密封范围：10.00mm-25.00mm | |
| & 流量接口：G1/8螺纹孔 | |
| & 主体材料：铝合金/不锈钢/尼龙 | |
| & 主密封圈：氯丁橡胶 | |
| & 内密封圈：丁腈橡胶 | |
| & 操作温度：-20℃至120℃ |
操作方式
Operating Mode
|
|
|
|
第一步：
将安装好转接或封堵头的密封测试接头对准测试管件插入管件内部 |
第二步：祥顺彩票 扳动把手，此时测试管件被接头爪牙锁紧完成密封，充入测试介质开始测试 |
规格型号表
Specification and Model Table

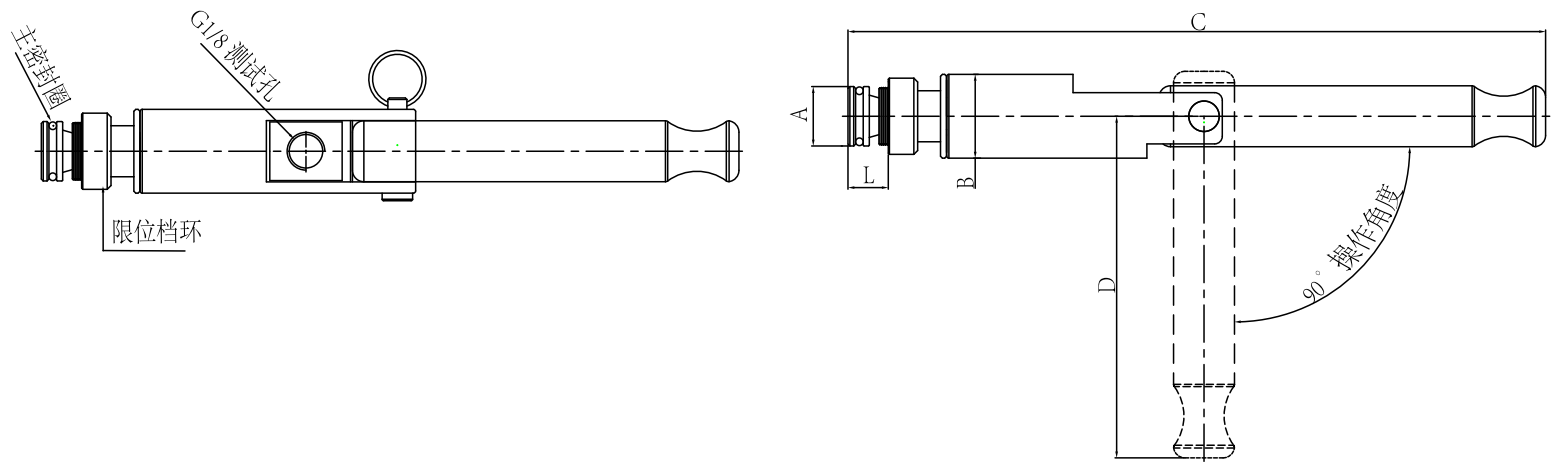

| 产品型号 | 密封尺寸A | 流量通径 | 尺寸B | 尺寸C | 尺寸L | 压力/主体材质 | 密封圈材质 | 密封圈型号 |
| G35S-0100 |
10.0 |
2.8mm |
22 |
181 |
9 |
10Bar/铝合金 |
丁腈橡胶 | G35S0100 |
| G35S-0110 |
11.00 |
G35S0110 | ||||||
| G35S-0120 | 12.00 | G35S0120 | ||||||
| G35S-0130 |
13.00 |
G35S0130 | ||||||
|
G35S-0140 |
14.00 | G35S0140 | ||||||
| G35S-1150 |
15.00 |
4.3mm |
186 |
G35S1150 | ||||
|
G35S-1160 |
16.00 | G35S1160 | ||||||
|
G35S-1170 |
17.00 |
G35S1170 | ||||||
| G35S-1180 | 18.00 | G35S1180 | ||||||
| G35S-1190 | 19.00 | G35S1190 | ||||||
| G35S-1200 | 20.00 | G35S1200 | ||||||
| G35S-1210 | 21.00 | G35S1210 | ||||||
| G35S-1220 | 22.00 | G35S1220 | ||||||
| G35S-1230 | 23.00 | G35S1230 | ||||||
| G35S-1240 | 24.00 | G35S1240 | ||||||
|
G35S-1250 |
25.00 | G35S1250 |
祥顺彩票GripSeal密封测试接头各系列产品，可为不同的管型、孔径、接口、螺纹等提供密封方案，近千种标准型号现货供应，并能根据实际需求，为各类异型管件提供专业的非标定制解决方案。
